Al elegir transformadores de 10 kV, a menudo uno encuentra problemas: los transformadores sumergidos en aceite tradicionales son propensos a fugas de aceite, contaminando el medio ambiente y provocando incendios; son de gran tamaño y ocupan mucho espacio, lo que dificulta su instalación cuando el espacio del taller o de la estación fotovoltaica es reducido; Si se van a instalar en una cabina prefabricada fotovoltaica, los transformadores de tipo seco ordinarios tienen mala disipación de calor y baja adaptabilidad, y funcionan de manera inestable. El transformador de tipo seco SC14 de 10 kV y 125 kVA de Hengcheng Tebian aborda específicamente estos problemas. Es libre de aceite, seguro, de tamaño compacto y adaptable a cabinas prefabricadas fotovoltaicas. Ya sea para el suministro de energía industrial o para el almacenamiento de energía fotovoltaica, puede funcionar de forma fiable.
Descripción del Producto

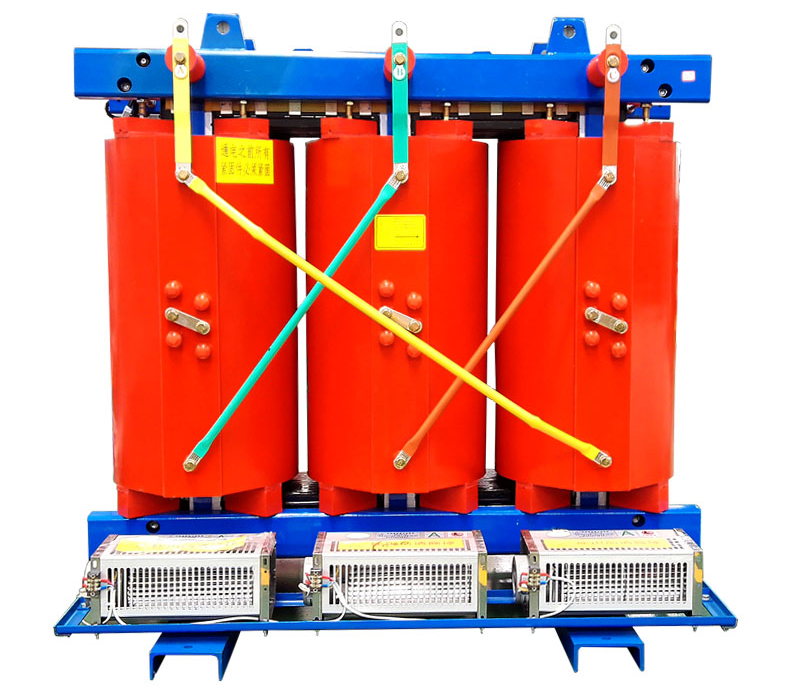

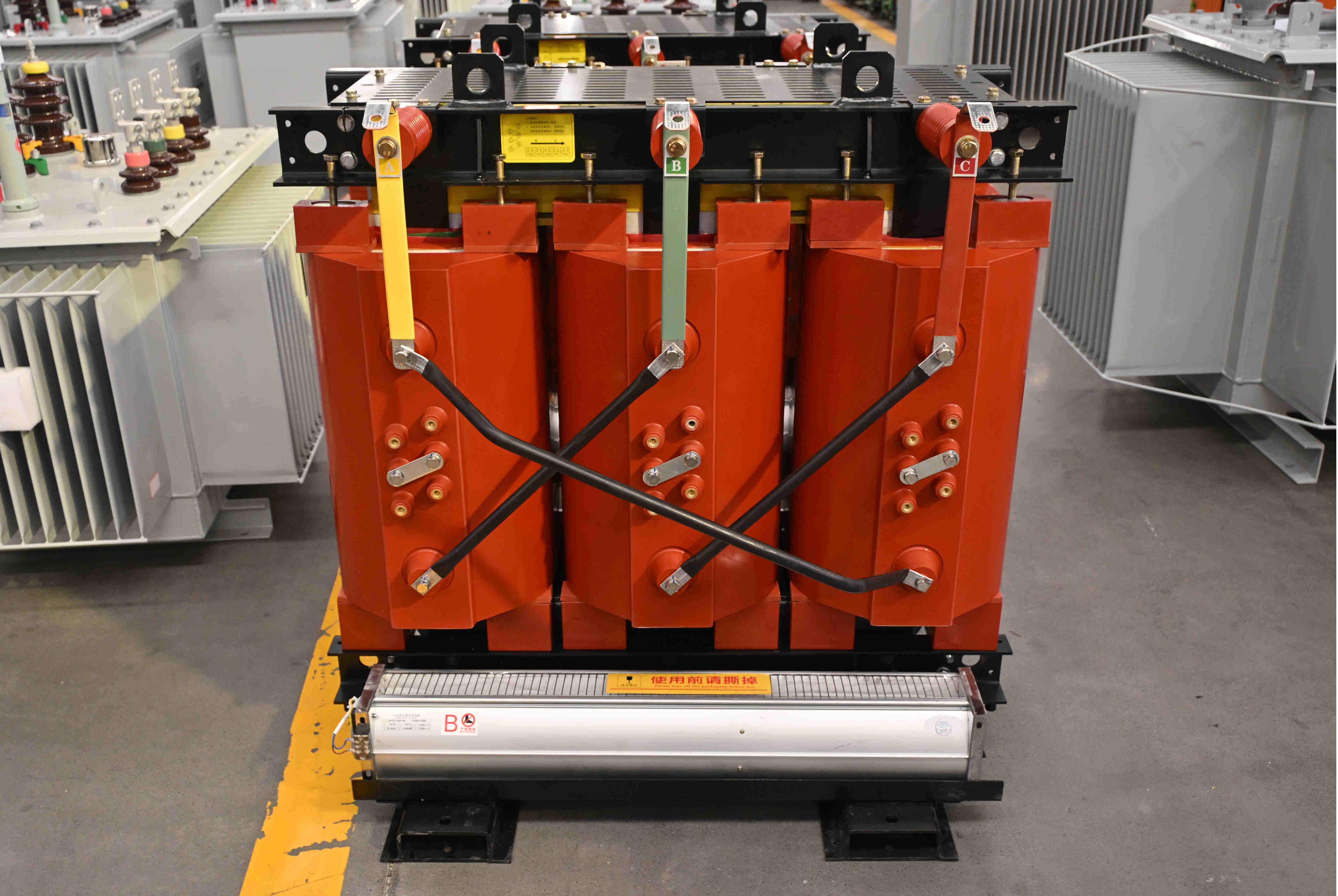

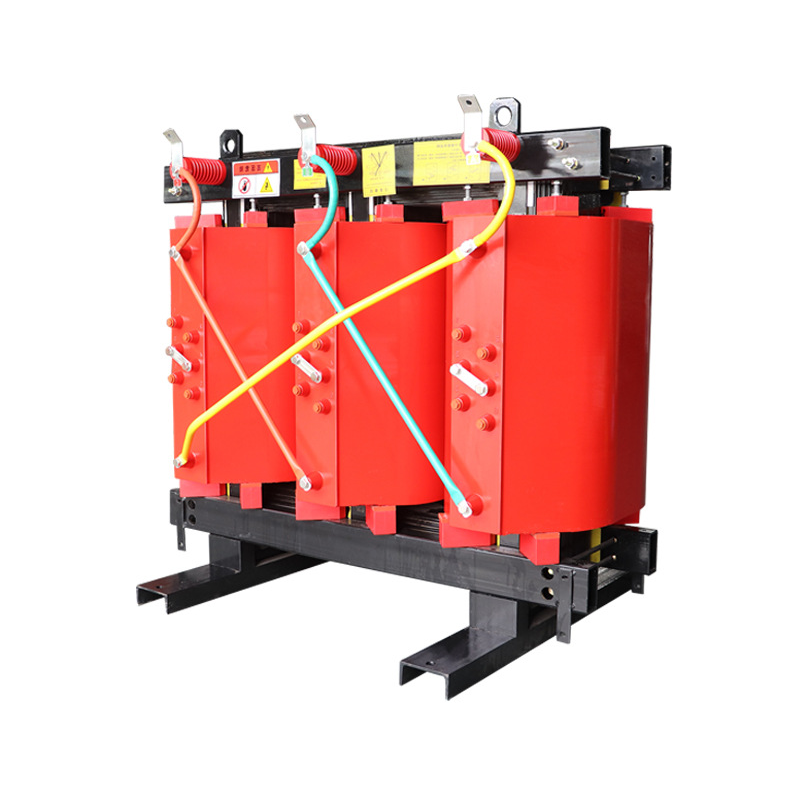

El transformador de tipo seco Hengcheng Tebian 10kV SC14 es un transformador de tipo seco de bajo consumo. Se fabrica mediante un proceso de fundición de resina epoxi. El núcleo está hecho de láminas de acero al silicio de alta conductividad magnética y los devanados son cables de cobre, lo que garantiza una buena conductividad y bajas pérdidas. A diferencia de los transformadores sumergidos en aceite, no tiene tanque de aceite y, por lo tanto, no presenta riesgo de fuga de aceite. La carcasa está fabricada en chapa de acero anticorrosión y está recubierta con pintura aislante, lo que la hace adecuada para instalación en exteriores o espacios cerrados. El equipo es un 40% más pequeño en volumen y un 30% más liviano que el Transformador Inmerso en Aceite de la misma capacidad, lo que permite instalarlo fácilmente en una Cabina Prefabricada Fotovoltaica sin necesidad de expansión adicional de la cabina. Está equipado con un sistema automático de refrigeración por aire forzado, que comienza a disipar el calor automáticamente cuando la temperatura es alta, lo que garantiza un funcionamiento a carga completa a largo plazo. Los terminales de cableado están bien dispuestos, facilitando la conexión con los inversores fotovoltaicos y la red eléctrica, sin necesidad de modificaciones complejas. Especificaciones técnicas
Este transformador tiene una capacidad nominal de 125kVA, con un voltaje del lado de alta tensión de 10kV y un voltaje del lado de baja tensión de 0,4kV. Cumple con los requisitos para la distribución de energía industrial de baja tensión y la conexión a la red fotovoltaica. El voltaje de impedancia es del 4%, lo que cumple con los estándares nacionales de conexión a la red y no causará un impacto en la red durante la conexión a la red. La pérdida sin carga es ≤200W, la pérdida con carga es ≤1200W y es un 15% más eficiente energéticamente que el transformador de tipo seco ordinario de la serie SCB13, lo que ahorra cientos de kilovatios-hora de electricidad al año. El grado de aislamiento es clase F, con una temperatura de funcionamiento máxima permitida de 155 ℃. El rango de temperatura de funcionamiento es de -30 ℃ a 40 ℃ y el rendimiento es estable bajo exposición a altas temperaturas o condiciones de baja temperatura. El límite de aumento de temperatura es ≤80 K (bajo carga nominal) y el aumento de temperatura se puede reducir en 15 K cuando se utiliza refrigeración por aire forzado, lo que mejora aún más la capacidad de sobrecarga. El nivel de protección es IP20, que puede evitar la entrada de objetos extraños y es adecuado para el entorno cerrado de la Cabina Prefabricada Fotovoltaica.
Características y ventajas del producto
El transformador Hengcheng Tebian 10kV SC14 satisface con precisión las necesidades del usuario. En primer lugar, no contiene aceite y es seguro. La estructura de fundición de resina epoxi reemplaza el tanque de aceite, eliminando los riesgos de fuga de aceite e incendio. Es más adecuado para espacios cerrados o densamente poblados que el transformador sumergido en aceite. En segundo lugar, es compacto y ahorra espacio. Tiene un volumen reducido y un peso ligero, que se puede instalar en la Cabina Prefabricada Fotovoltaica, ahorrando el coste de ocupación del sitio. En tercer lugar, ahorra energía y es de bajo consumo. Las bajas pérdidas sin carga y con poca carga reducen los gastos de electricidad a largo plazo. En cuarto lugar, tiene una disipación de calor fiable. El sistema de refrigeración por aire forzado garantiza un funcionamiento estable a altas temperaturas, tiene una gran capacidad de sobrecarga y no se preocupa por las fluctuaciones de carga. En quinto lugar, tiene una amplia adaptabilidad. Se puede utilizar para la distribución de energía de plantas industriales y también es adecuado para escenarios de conexión a la red fotovoltaica, sin necesidad de comprarlo por separado para diferentes propósitos.
Escenario de aplicación
El parque industrial lo utiliza como transformador de distribución. Su diseño sin aceite evita la contaminación del suelo del taller y su tamaño compacto no ocupa excesivo espacio de producción. La central fotovoltaica la instala en la Cabina Prefabricada Fotovoltaica y la utiliza junto con el inversor fotovoltaico para lograr la elevación y conexión a red de la energía fotovoltaica. El complejo comercial lo utiliza para distribución de bajo voltaje, logrando bajas pérdidas de energía y reduciendo el costo total de electricidad del centro comercial. El centro de datos lo utiliza para alimentar la sala de servidores, con sus características de seguridad sin aceite adecuadas para los requisitos de prevención de incendios del centro de datos, lo que garantiza un funcionamiento estable y una transmisión de datos ininterrumpida. El sistema fotovoltaico fuera de la red en áreas remotas lo utiliza para convertir la energía fotovoltaica en electricidad de bajo voltaje, satisfaciendo las necesidades eléctricas de los residentes locales y las pequeñas empresas.
Beneficios para el cliente
La elección de este transformador permite a las empresas reducir significativamente los costos y riesgos operativos. El diseño sin aceite reduce los costos de limpieza y mantenimiento del equipo por fugas de aceite, evitando penalizaciones ambientales causadas por fugas de aceite; el tamaño compacto ahorra el costo de construcción de la estación o ampliación de la cabina, especialmente adecuado para proyectos fotovoltaicos con espacio limitado; El ahorro de energía y el bajo consumo reducen los gastos de electricidad a largo plazo y pueden recuperar la diferencia de precio del equipo en el corto plazo. El funcionamiento estable reduce la cantidad de cortes de energía y evita pérdidas de producción o de datos debido a cortes de energía; su amplia adaptabilidad elimina la necesidad de almacenar múltiples transformadores, lo que reduce la presión del inventario. Para proyectos fotovoltaicos, se puede instalar rápidamente en la Cabina Prefabricada Fotovoltaica, acortando el periodo de construcción y logrando beneficios de conexión temprana a la red.
Reseñas y recomendaciones de clientes
El ingeniero Li de la central fotovoltaica dijo: "Anteriormente, usábamos un transformador sumergido en aceite y tuvimos que ampliar la cabina para instalar la cabina prefabricada fotovoltaica. Después de reemplazarlo con este transformador de tipo seco SC14, pudimos instalarlo directamente y el enfriamiento por aire forzado tiene un buen rendimiento y funciona de manera estable incluso a plena carga en verano. Es mucho más eficiente energéticamente que el transformador de tipo seco ordinario". El gerente Wang del parque industrial comentó: "El transformador anterior siempre se preocupaba por las fugas de aceite. Después de reemplazarlo por este sin aceite, nos sentimos completamente tranquilos. El tamaño pequeño permite colocarlo en una esquina sin ocupar espacio, y la pérdida sin carga es baja. Nuestro costo mensual de electricidad ha ahorrado más de 200 yuanes en comparación con antes, y no ha tenido ninguna falla en un año de operación". El ingeniero Zhang de ingeniería eléctrica recomendó: "Al realizar proyectos fotovoltaicos e industriales, a menudo se elige este transformador. Su seguridad sin aceite, su amplia adaptabilidad y compatibilidad con la cabina prefabricada fotovoltaica son adecuados para los requisitos de prevención de incendios del centro de datos. Los comentarios de los clientes muestran importantes efectos de ahorro de energía, y hubo muy pocos problemas con respecto al servicio posventa. Tiene una relación precio-rendimiento mucho más alta que el transformador sumergido en aceite en el mismo rango de precios".
